深圳网络布线有哪些要求,要准备哪些材料

广龙鑫 广龙鑫 2022-05-19 12 2744

深圳网络布线前期准备工作

网络工程经过调查确定后,下一步就是项目的实施,而项目实施的第一步就是开工前的准备工作,要求做到以下几点。

1)设计综合布线实际施工图,确定布线的位置,供施工人员使用。

2)准备材料。网络工程的施工过程需要大量的建筑材料,有些材料必须在开工前准备好,有些材料可以在开工过程中准备好。主要有以下几种:

□光缆、双绞线、插座、信息模块、服务器、稳压电源、集线器、交换机、路由器等。

不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线材料到位。

□如果集线器是集中供电,准备好导线。制定铁管和电气设备安全措施(供电线路必须按照民用建筑标准和规范进行)。

施工进度表(要留有适当的空间,施工过程中可能会发生意想不到的事情,如果发生了,应立即协调)。

3)向工程单位提交开工报告。

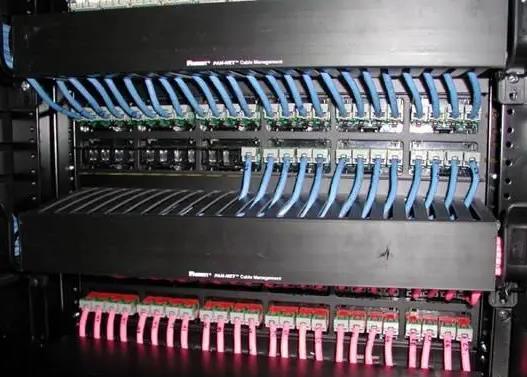

综合网络布线

深圳网络布线应该注意的地方

1)技术交底。技术交底是工程建设的关键环节,要注意以下两点:

技术交底应在合同的基础上进行,主要基于施工合同。施工图设计。施工规范。各种技术指标。管理要求。业主或监理工程师的其他书面要求。

技术交底包括施工方案、安全措施、关键工序、特殊工序(如有)和质量控制点。施工过程和注意事项。

2)施工现场监理人员要认真负责,及时处理施工过程中出现的各种情况,协调处理各方意见。

3)如果在现场施工中遇到不可预见的问题,应及时向工程单位报告,并为工程单位提出现场研究解决方案,以免影响工程进度。

4)要及时妥善解决工程单位计划不周的问题。

5)工程单位新增的点要及时反映在施工图中。

6)及时对部分场地或工段进行阶段检查验收,确保工程质量。

7)制定工程进度表。

在制定项目进度计划时,应留出空间,并考虑其他项目在施工过程中可能对项目造成的影响,以避免未能按时完成和移交的问题。因此,建议使用监督分配任务表。车间施工表见表1和表2。项目监督管理按表1和表2进行。

测试要做的事情有:

1)工作间到设备间的连接情况。

2)主干线的连接情况。

3)信息传输速率、衰减率、距离接线图、近端串扰等因素。

后面的文章将描述有关测试的具体内容。

#4.工程施工结束时的注意事项。

工程施工结束时的注意事项如下:

1)清理现场,保持现场清洁。

2)修补墙洞、竖井等交接处。

3)汇总各种剩余材料,并将剩余材料放置在一个地方,并登记仍可使用的数量。

4)做总结材料。

总结材料主要包括以下内容:

1)开工报告。

2)布线工程图。

3)施工过程报告。

4)测试报告。

5)使用报告。

6)工程验收所需的验收报告。

#5.安装工艺要求。

深圳网络布线的具体要求

在干线综合体的最佳网络中间应位于□设备间。

网络布线结构图

尽可能靠近建筑物电缆引入区和网络接口。电缆引入区与网络接口之间的间距应为≤15m。

□设备间的位置应便于安装接地装置。

□设备间的室温应保持在10~27℃,相对温度应保持在60%~80%。这里没有长期的温度。湿度工作条件和短期温度。湿度工作条件。长期工作条件的温度。湿度是在地板上测量2米,在设备前面测量0.4米;短期工作定义为每年连续工作不超过48小时,累计工作不超过15天,也可按厂家标准要求。短期工作条件可能低于规定值。

□设备间应安装符合法律法规要求的消防系统,应使用防火防盗门,至少能防火1小时。

□设备室内的所有设备都应有足够的安装空间,包括:程控数字用户电话交换机。计算机主机。用于整个建筑的交接设备等。在设备室内安装计算机主机时,应根据计算机主机的安装工艺要求设计安装工艺要求。在设备室内安装程序控制用户交换机时,应根据程序控制用户电话交换机的安装工艺进行设计。

2)设备间的室内装修。安装前应安装空调设备系统和电气照明。设备间的装修应符合工艺要求,经济适用。容量大的机房可设置活动地板,结合空调下的送风要求。架间的电缆和防静电。设备间的地面材料应能防止静电。

3)设备间应防止有害气体(如SO2.H2O.NH3.NO2等)侵入,并应采取良好的防尘措施,允许粉尘含量限制见表3。

表3允许尘埃限值表。

粉尘颗粒的最大直径(μm)

0.5


粉尘颗粒的最大浓度(粒子数/m3)


注意:粉尘颗粒应不导电。非铁磁性和非腐蚀性。

4)设备间应提供至少2.55m高的空间,门的高度应大于2.1m,门的宽度应大于90cm,地板的等效分布载荷应大于5kn/m2。在安装综合布线硬件的地方,墙壁和天花板应涂上阻燃涂料。

5)对于设备间的一般照明,最低照明度标准应为1501x,规定照度的被照面,水平面照度指距地面0.8m,垂直面照度指距地面1.4m。

2.交接间

1)应从服务的可用楼层空间考虑确定主通道和交接间的数量。如果给定楼层所需的信息插座在75m范围内,则应采用单干线接线系统。如果超出此范围,可采用双通道或多通道干线系统,也可采用分支电缆与干线交接间连接的二级交接间。

2)干线交接间作为设备间时,其面积不得小于10m2。当干线交接间的面积为1.8m2(1.2m*1.5m)时,可容纳200个工作区所需的连接硬件和其他设备。如果有200多个工作区,则应在该楼层增加一个或多个二次交接间,其设置要求应符合表4的规定,或可根据设计要求确定。

表4交接间设置表。

工作区数量(个)

交接间的数量和大小(m2)

二级交接间的数量和大小(m2)

注:任何交接间最多可支持两个二级交接间。

深圳网络布线需要准备的材料

电缆

1)配线子系统电缆在地板下的安装方式,应根据环境条件选择地板下桥接线法。蜂窝地板接线法。高架(活动)地板接线法。地板下管道接线法等四种安装方法。

2)配线子系统电缆应穿过钢管或沿金属电缆桥架敷设,并应选择最短的捷径,以满足电磁干扰的要求。

3)干线子系统垂直通道有三种选择:电缆孔、管道、电缆竖井:

设备的选择我们在弱电箱中选择路由+AC+AP管理的主要设备,比如TPR479GPE,如果是三室一厅,路由选择五口,上面选择九口,甚至中间加千兆POE交换机,这取决于我们需要安装的AP数量。一般来说,AP有三种选择,1.100兆POE2.千兆POE3。

安装这个很容易。所有房间的线路都去了弱电箱,AP安装在房间或客厅。路由器放在弱电箱中,线路两端做水晶头,通电,连接无线,进入IP调试。

至于为什么客厅里的网线可以跑两根,也可以跑一根。因为考虑到直播电视的问题,也就是机顶盒(不是网上买的电视盒,而是运营商看直播的那个)。更好的设备可以根据设备的选择,通过网线传输网络信号和IPTV信号,信号不会受到影响。

AP的问题很少,信号可能满了,但是网络特别慢。基本上信道有干扰,IP调试中会有信道调优选项和傻瓜操作。


以上就是关于"深圳网络布线有哪些要求,要准备哪些材料"的全部内容,如果您有安装监控/门禁/网络布线的需求,请联系深圳监控安装公司的客服,我们将为您竭诚服务。 本文链接:https://www.cctvun.com/news/faq/193.html,转载请注明出处。
