数字监控摄像头接线图-数字监控的安装与接线图解

广龙鑫 广龙鑫 2022-03-25 12 416

        近年来,随着物联网技术的快速发展,智能手机的普及和监控摄像头的网络化,使用数字技术进行远程监控已经很容易实现。这些场景在十年前是不可想象的,今天很容易实现。以下是如何数字监控摄像头图解。

        所需设备:数字监控摄像头、路由器、智能手机,这三种硬件设备至关重要。基本上每个人都有智能手机,不需要花钱,家里的宽带和路由器现在也必须匹配,唯一的钱是相机,高清相机现在很便宜,一般几百元。

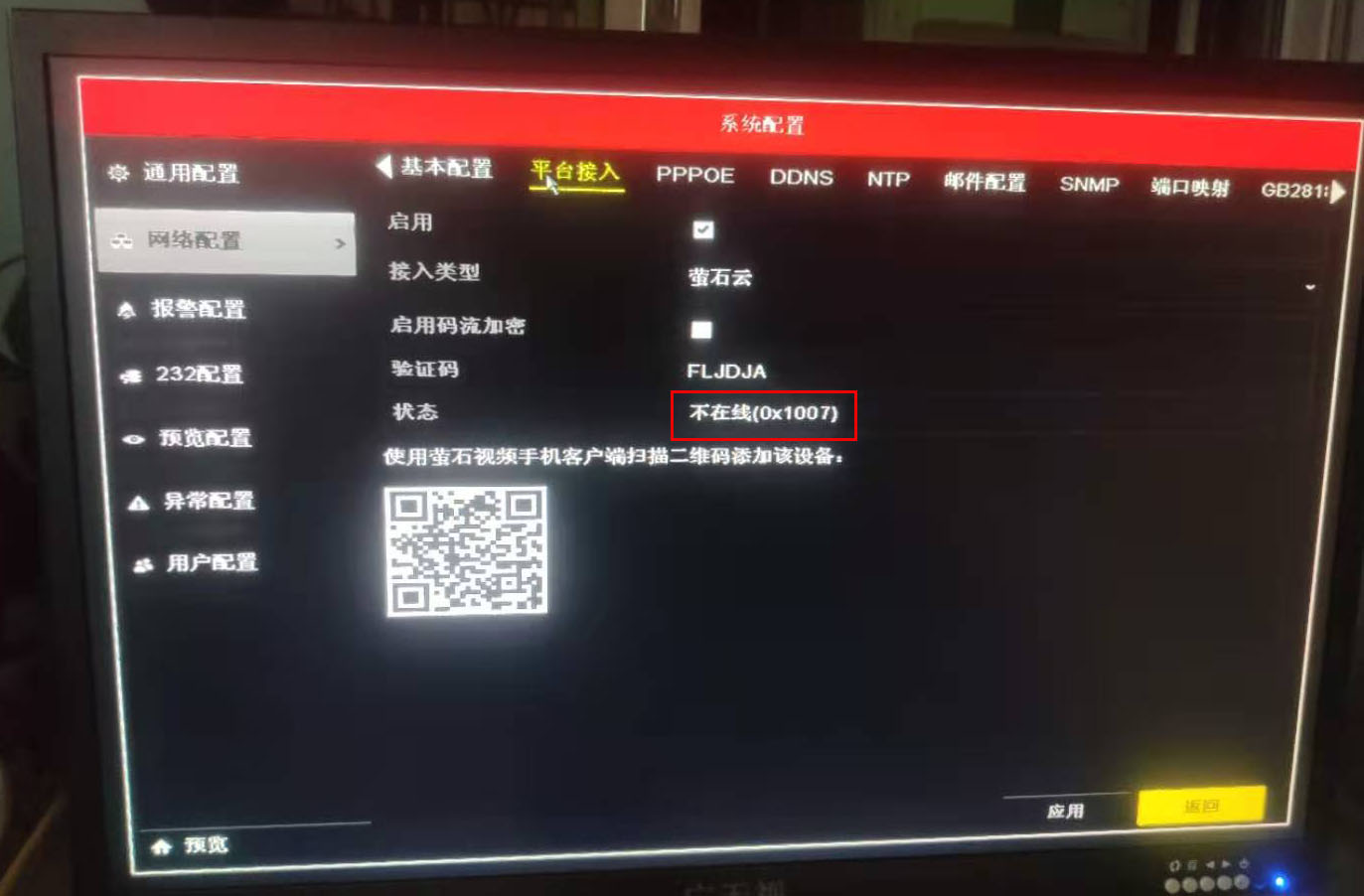

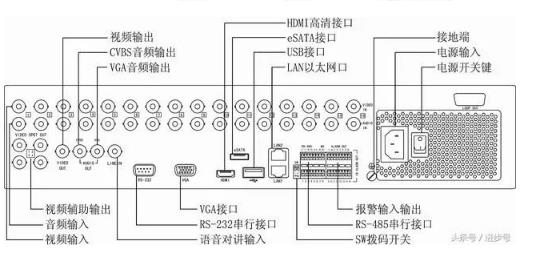

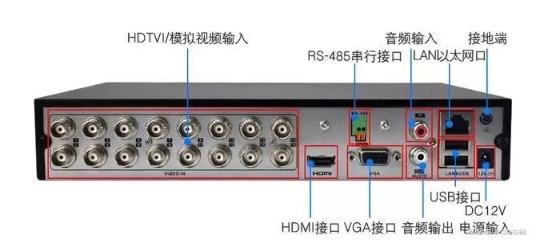

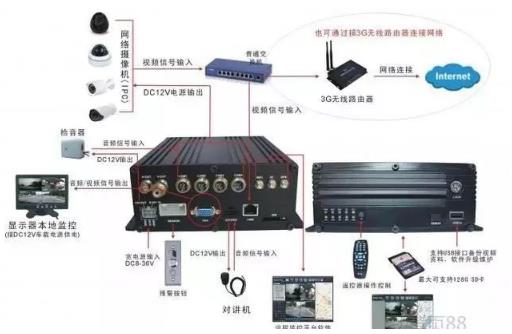

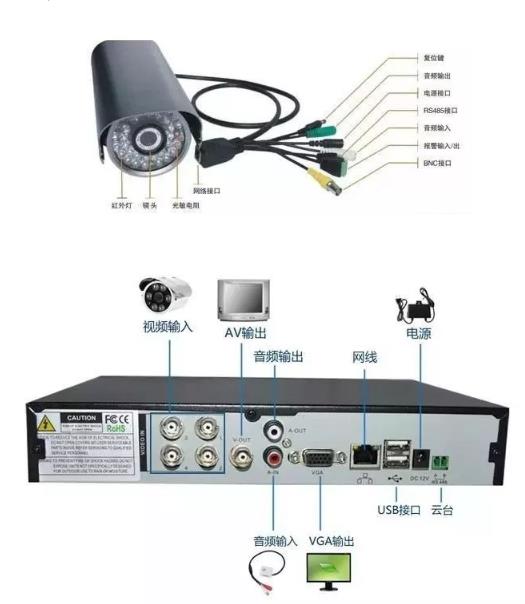

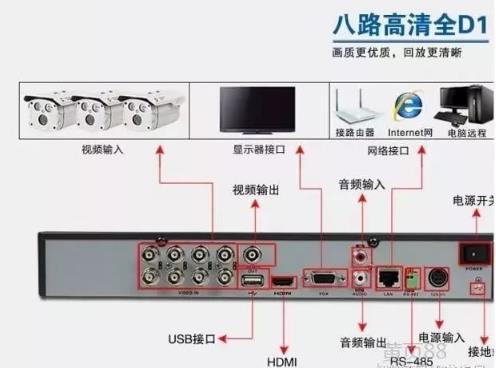

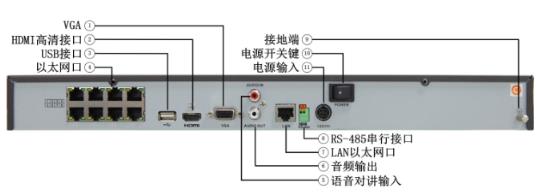

        视频监控系统的主要设备包括监控摄像机、DVR硬盘录像机、NVR网络硬盘录像机、显示器或监控器。DVR和NVR接口丰富。视频监控设备的常见接口包括BNC模拟视频接口、RJ45网络接口、VGA/DVI/HDMI视频输出接口、RS485控制接口、音频接口、报警接口等。准确识别摄像机、硬盘录像机和网络硬盘录像机的接口,可以快速构建视频监控系统,使系统更容易调试。数字监控摄像头接线图1 微信截图_20220325112224.jpg数字监控摄像头接线图2数字监控摄像头接线图3微信截图_20220325112242.jpg微信截图_20220325112248.jpg微信截图_20220325112254.jpg微信截图_20220325112307.jpg

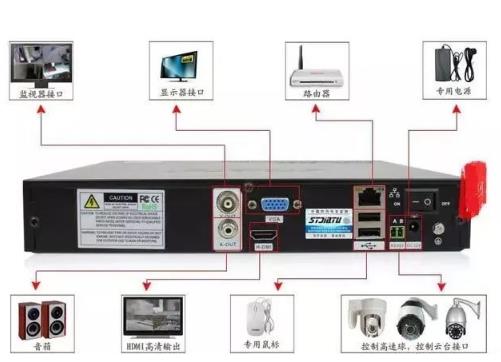

       从功能的角度来看,监控设备的功能可以通过设备接口的识别来识别。例如,网络摄像头除了网络端口外,还配备了VIDEO视频信号输出的BNC接口,这意味着网络摄像头还可以输出模拟视频信号,可以本地环出。另一个例子是,DVR或NVR设备带有ALARMI/O接口,这意味着可以访问其他系统或设备的开关量信号,并可以进行报警联动;如果有AUDIO接口,则意味着设备可以收集音频。USB接口现在已经成为DVR和NVR设备的标准配置,可以连接USB鼠标进行控制,直接操作设备。各种监控设备的接线图如下。

        了解相机、DVR、NVR设备的接线图,视频监控容易完成。对于基于上述技术特点的视频监控产品,家庭可以有以下三种方案,以四台相机为例。

一、云存储方案。

        4个数字监控摄像头+云存储空间+手机APP。

        优点:设备投资最少,维护少,云空间买多少,买多久;视频安全(与本地存储相比),本地设备也可以查看视频。

        缺点:与SD卡相比,云空间价格并不便宜,需要长期投资,一般按月、季度或年收费。

二、SD卡方案。

        4个数字监控摄像头+4张SD卡+手机APP。

        优点:SD卡属一次性投资,成本比云存储要节省。

        缺点:一旦本地网络被切断,就无法远程查看视频。当然,实时视频也看不到,但这不是最重要的。最重要的是,如果当地设备(摄像机)损坏或拆除,一切都将消失。

三、NVR方案。

        4个数字监控摄像头+1个NVR+1个硬盘+手机APP。

        优点:长期使用成本低于云存储,存储时间可长,三个月,半年不成问题。本地存储更容易保护隐私。

        缺点:硬件设备多,维护自然多,占用空间,当然,NVR不大,小于目前的电视机顶盒,但总是需要一个地方放置。同样,如果它被破坏了,数字监控视频就会丢失。

数字监控的安装与接线图解

        数字监控摄像头已经进入了我们生活的方方面面,安装使用方便,价格低廉,在现代社会得到了极大的普及。在安装网络摄像头的过程中,有很多问题需要注意。以下是六个问题和解决方案的简要介绍。监控一直是弱电行业的一大类。根据客户的要求,我们可能知道不止一种方法,以满足客户的不同要求。正如我们前面提到的,总结了网络监控系统安装的六种方法。

1.布线问题。

        首先是数字监控摄像头安装的布点,和我们的模拟摄像头一样。摄像头的覆盖面是根据面积和建筑物的分布来设计的,尽量少监控死角。确定点后,我们来谈谈布线的问题。布线时,我们只需要把每个网络摄像头都当一台电脑来布局域网,采用标准的网络布线方式,就不会有问题。

2.如何确定是使用百兆交换机还是千兆交换机。

        这是根据数字监控摄像头的数量和代码流量来决定的。720P网络摄像头的代码流量约为3M,960P的代码流量约为5M,1080P的代码流量约为8M。如果你的一台交换机是一台24口的百兆交换机,那么你最多接收的720P机是24台,24*3=72M。一般来说,我们使用80%的交换机数据流量是极限。建议使用24台以上720P机的1000M交换机和超6类主干网线。

3.选择网线。

        选择网线有诀窍。无论网线经销商吹得多好,我们都要清醒地选择网线,这关系到整个工程的完工质量。一般建议百兆网线采用国标5种以上纯铜线,买线时带万用表。整箱300米线,线头线尾单个电阻,不超过30欧姆。

4.数字监控摄像机安装必要的工具和网络检测。

        一把好的压线钳,工人要想做好事,就必须先磨好工具;一个可靠的测线器(最好有找线器);一把好的剪线钳可以帮你提高99%的压线成功率;网络检测方法,DOS下的PING命令应该能够使用;还有IPCONFIG;当然,做网络摄像工程,一定要带笔记本,换IP,换网段,查路由。如果条件允许,最好多准备一张3G/4G上网卡——现在的智能手机也可以作为上网的热点。真的没有办法的时候,直接和厂家的技术上网,让他们远程帮忙。安装调试数字监控硬盘录像机时,最好有笔记本。

5.网络布线超过100米怎么办?

        提供几个想法:1.中间加个交换机可以延长100米,但最好不要超过200米;

        2.光纤是最可靠的远程传输设备,尽量使用光纤,从100米到20KM都可以啊!

        3.100米13KM如果场地空旷,可使用户外指向性大功率AP网桥对接。

6.为什么安装的摄像机网线距离只有30米左右?

        如果数字监控摄像机设备本身没有故障,一般有两种情况:

        ①使用劣质网线,网线材料差,绕线工艺差,上面已经说过,不再细说;

        ②做线的方法是错误的,这是很多新手经常遇到的问题。我的线测量是通过的,8盏灯闪烁,两边的线序都是一样的。兄弟,请住,使用标准的568B接线方法,可以保证你的距离。

        网络摄像头安装使用方便,网络摄像头只需要有IP地址、网络电缆、交换机、显示器,通过网络存储设备,可以通过显示器观看监控图像,也可以通过电脑使用网络电缆或无线。IPAD,手机通过网络IP远程观看在线摄像头,摄像头视频信号通过芯片数字化和压缩,通过网络总线传输到网络服务器,用户登录可以直接使用浏览器观看。

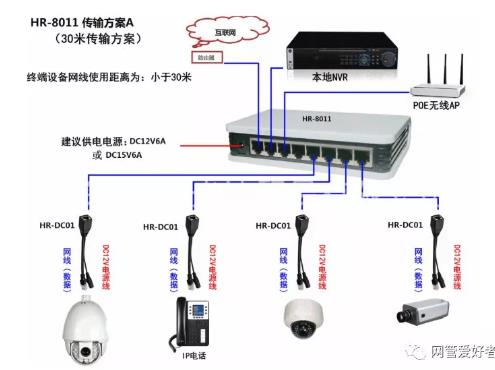

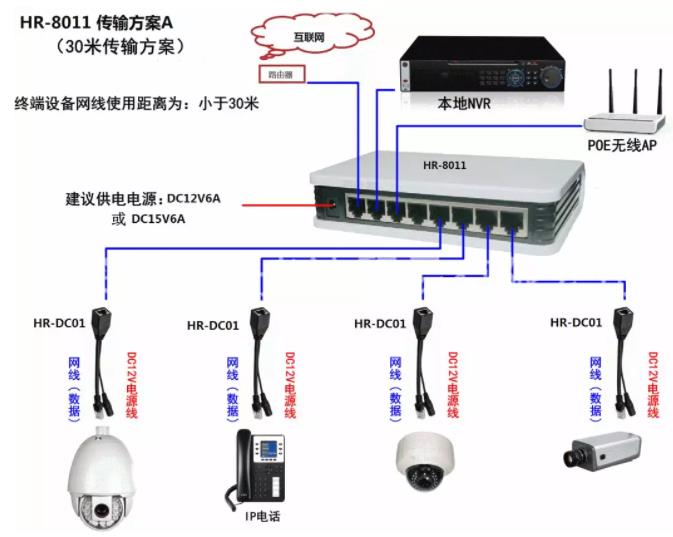

        第一类:由数字监控摄像机+电源+网线组成。

        综合布线时,应布置电源线和网线。电源还可以就近取220V交流电,为每台网络摄像机提供电源。网线将网络数据传输到网络硬盘录像机NVR。

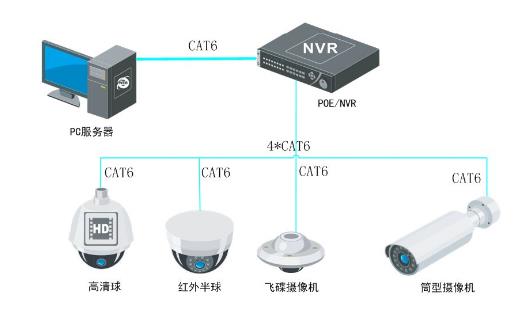

第二:POE供电方式,网络摄像机+POE交换机。

        节省电源线,网络摄像摄像头只需要一条网线作为传输信号的介质,就不再使用电源线。网线可采用非屏蔽超五种双绞线,传输距离100米无问题。

连接方式如下:

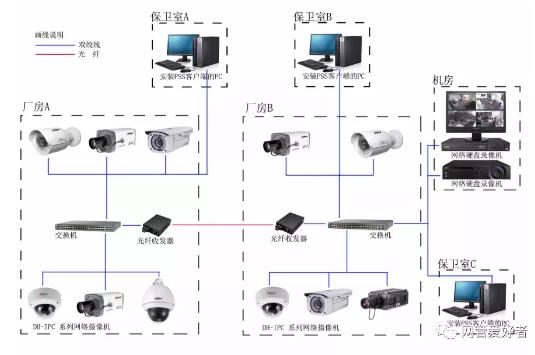

        第三:远距离,网络摄像头+光纤+收发器。

光纤传输超过100米,光纤不仅传输距离长(可传输20公里),而且效果稳定。众所周知,当光纤传输数据时,

如图:

远距离网络摄像头监控连线图

第四:无线传输方式,摄像机+无线网桥。

        当接线困难遇到自然屏障或不可逾越的障碍时,光纤需要专业的熔接设备,使用无线网桥。例如,无线传输方法适用于硬化道路的社区、电梯、建造的工厂、远程开放区域、野外等环境。

无线传输方式,摄像机+无线网桥

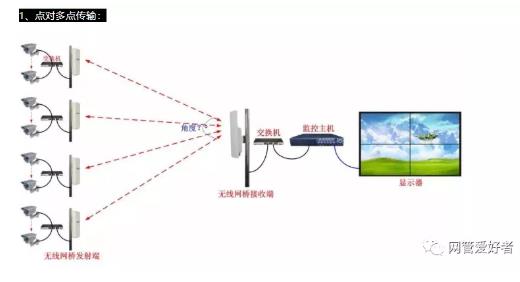

1.点对点传输:

        网络监控的所有接线方式。

2.点对点传输。

        若多个摄像头比较集中,可将摄像头与交换机连接。

点对点传输线路

网络监控的所有接线方式。

        如果相机比较分散,距离比较远,每个相机都可以配备一对网桥。

        网络监控的所有接线方式。

        无线网桥可将网络信号转换为无线电波进行点对点传输。成对使用。由于点对点定向传输,可实现从几百米到几十公里的远程无线传输。

        无线网桥施工注意事项:发射与接收端之间不得有障碍物。

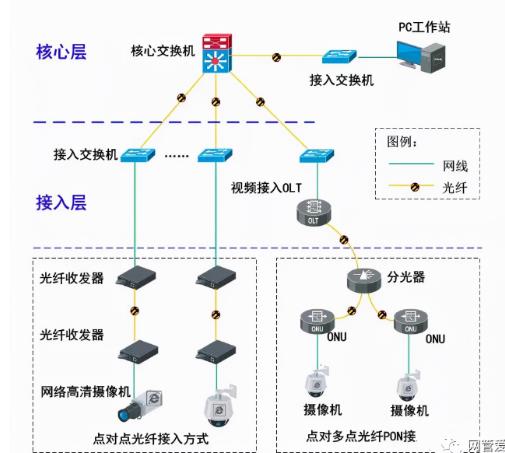

第五:远程传输,网络摄像机+OLT+ONU。

        PON监控传输网络系统主要利用运营商的光纤资源,为中心管理平台的各种应用提供基本保障,

        pon由OLT(光线路终端)、用户侧的ONU(光网络单元)和ODN(光分配网络)组成。

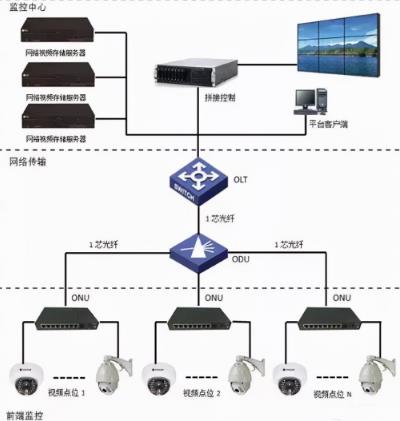

网络结构如下图所示:

远距离传输,网络摄像机+OLT+ONU传输图

网络监控的所有接线方式。

拓扑图:

拓扑图一

网络监控的所有接线方式。

第六:户外远程传输,4G+太阳能+摄像头。

        由于监控点本身的环境特点,距离较远,传输方式不能使用有线或光缆,因此应选择无线传输方式进行数据传输。目前,4G无线传输技术成熟,应用广泛,信号覆盖率高,部署方便,是系统设计的最佳选择。

网络监控的所有接线方式。


以上就是关于"数字监控摄像头接线图-数字监控的安装与接线图解"的全部内容,如果您有安装监控/门禁/网络布线的需求,请联系深圳监控安装公司的客服,我们将为您竭诚服务。 本文链接:https://www.cctvun.com/service/tec-data/171.html,转载请注明出处。
