网络布线的步骤是什么,需要准备哪些材料

广龙鑫 广龙鑫 2022-05-13 12 854

        网络综合布线系统是智能建筑系统设计的基础。在正确选择其系统类型并设计符合使用要求的系统结构之前,必须确定建筑各部分的功能,以实现经济和适用的功能,并为未来的扩展和发展留出空间。

网络布线的步骤

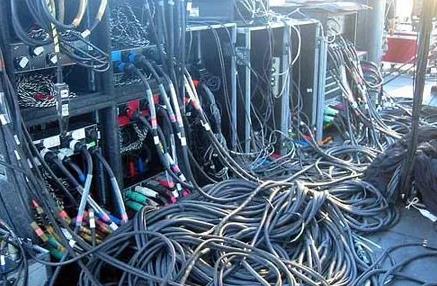

网络布线

        网络综合布线是一种开放的网络拓扑结构,应该能够支持网络数据。IP电话。视频监控。多媒体业务等信息的传播,以及综合布线设计的质量,都关系到每个系统建设的成败。

步骤1.整体需要分析

在设计综合布线系统之前,需要掌握以下信息:

1.建筑结构情况(弱电竖井、层高),建筑平面图;

2.信息点的数量、位置、用途;

3.设备选型(设备品牌,5/6类,屏蔽/非屏蔽,双绞线/光纤)

4.工期和投资;

信息点分布表。

序号

位置

电话

信息点

监控

IP广播

步骤2、总体设计

了解智能建筑的基本情况后,需要根据建筑情况进行总体设计:

1.管理子系统中设备管理室的位置和布局;

2.选择设备间子系统(主机房)的位置;

3.介绍主干电缆的方式(架空、直埋、桥架、排管、电缆沟)或多种组合方式;

步骤3、系统结构设计

综合布线总体设计完成后,需要规划系统结构设计。

1.网络整体拓扑。

2.网络主干路由。

3.综合布线相关设计规范。

GB5011-2016综合布线系统工程设计规范;

ISO/IEC1801;

173;173;

EIA/TIA58。

步骤4、绘制布线施工图

根据用户的需要完成初步设计,并出具报价单,同时出具施工图,与用户(用户)进行初步沟通。

综合布线设计流程。

2.信息模块需求(不包括接线架)设计:m=n+n*3%

其中:

M:表示信息模块的总需求。

N:表示信息点的总量。

n*3%:表示富余量。

3.RJ-45头的需求设计(未设计成品跳线的项目):m=n*4+n*4*15%

其中:

m:表示RJ-45接头的总需求。

N:表示信息点的总量。

n**15%:表示剩余剩余。

综合布线设计流程。

设计用于楼层用线量(水平子系统):C=[0.55*(L+S)+6*N。

其中:

L:离管理室最远的信息点距离。

S:离管理室最近的信息点距离。

N:本楼信息点总数。

0.55:备用系数。

6:端接容差。

综合布线设计流程。

步骤5、施工设计

1.管道材料设计。

综合布线设计流程。

说明线槽规格设计:线槽截面积=水平线缆截面积之和×3。

2.管线路由设计。

根据各建筑设备房的位置,进行管线路由设计,绘制路由图;

步骤6、编制设计方案

根据初步设计思路,设计规范编制设计方案,提交给用户进行联合审核。

步骤7、综合布线竣工验收

综合布线竣工文件的技术部分主要包括以下内容:

1.《布线系统各层平面图》

2.《布线系统系统图》

3.《信息点房间号表》

4.《接线架电缆卡接位置图》

5.测试报告。

网络布线需要准备哪些材料

        作为网络中的传输介质,电缆的质量在很大程度上决定了网络布线的性能。因此,了解不同电缆的性能和特点,并做出有针对性的选择,无疑对网络综合布线工程具有决定性的意义。此外,信息插座、接线架等其他接线材料的选择和使用也将对网络综合接线系统的整体性能产生决定性的影响。以下是汉生小边对这些网络综合布线所需的材料。

1.水晶头

       晶体头是网络连接中重要的接口设备。它是一个塑料接头,可以沿着固定的方向插入,并自动防止脱落。它用于网络通信。它被称为水晶头,因为它看起来像水晶。水晶头主要用于连接网卡端口、集线器、交换机、电话等。

       水晶头作为网络布线的重要组成部分,其质量对网络传输速度也有很大的影响。根据用途不同,水晶头分为RJ-45水晶头和RJ-11水晶头,其中RJ-45水晶头用于制作双绞线跳线,与接线架、信息插座、网卡或其他网络设备连接。

RJ-11水晶头与RJ-45水晶头非常相似,但只有2个或4个针脚(RJ-45水晶头为8个),RJ-11水晶头常用于电话线。

2、光纤连接器

        光纤连接器,通常被称为活动接头,是连接两根光纤或光缆形成连续光路的无源设备。它是目前使用最多的光学无源设备。

       光纤连接器可连接两根光纤或光缆及相关设备,广泛应用于光纤传输线路、光纤接线架、光纤测试仪器及仪表。

3.光纤连接器件

       光纤连接器件主要包括光纤连接箱和光纤风机出件。

3.1光纤连接盒,又称光纤互连装置,是综合布线系统中常用的标准光纤连接硬件,采用带标签的盒子来识别线路。该设备主要用于实现交叉连接和互连的管理功能,并直接支持带状光缆和束管光缆的交叉连接。

       由工业聚酯材料制成的光纤互联装置通常被设计成封闭的盒子。其容量范围分为12根、24根和48根光纤,比光纤接线架更灵活。

3.2光纤风出件。

       光纤配电箱中还有一个光纤风扇。光纤带光缆风扇跳线和尾部纤维采用专用风扇出口器分离光缆中的光纤进行保护,然后安装连接器头,与光纤连接设备一起使用,实现光纤配电架上的光纤连接。每个光纤都有一个坚实的缓冲层,以便在操作过程中得到更好的保护。

4.配线架

配线架

       接线架用于终止光缆和电缆,为光缆和电缆与其他设备的连接提供接口,使综合布线系统更容易管理。根据适用传输介质的不同,分为电缆接线架和光缆接线架,用于终止双绞线和光缆。

       根据接线架的位置,可分为主接线架和中间接线架。前者用于建筑物或复合体的接线,后者用于地板的接线。水平子系统的一端为信息插座,另一端为中间接线架。主干子系统的一端为中间接线架,另一端为主接线架,或两端为接线设备。

5.光纤终端盒

       终端光缆采用光纤终端盒,主要用于垂直布线和建筑布线。光纤终端盒可分为壁挂式和机架式两种。

       5.1壁挂式光纤终端盒可直接固定在墙体上,一般为箱体结构,适用于光缆条数和光纤芯数较小的地方。

       5.2框架光纤终端盒可直接安装在标准柜内,适用于大型光纤网络。框架光纤终端盒可以进一步分为两种类型,一个是固定终端盒直接固定在机箱上,另一个是模块化设计,用户可以选择相应的模块根据光缆的数量和规格,方便网络的调整和扩展。

6.光纤适配器

       光纤适配器(也称为光纤法兰或光纤耦合器)固定在光纤终端盒或信息插座上。用于实现光纤连接器之间的连接,并确保光纤之间的正确对齐角度。

       光纤适配器也常用于光纤终端盒,可将不同尺寸或类型的插头与信息插座进行匹配,使连接光缆的应用系统设备能够顺利接入网络。

7.信息插座

       信息插座是终端设备和水平子系统的接口设备,也是水平布线的终点,为用户提供网络和语音接口。对于UTP电缆,通常使用符合ISDN标准的8针模块化信息插座,接口型号为RJ-45。对于光纤,规定使用带有ST/ST连接器的信息插座。

8.跳线

       跳线用于实现接线架与接线设备、信息插座与计算机、接线设备、接线设备与路由设备的连接。跳线主要分为双绞线跳线和光纤跳线两大类,适用于不同的接线系统。

9.配线柜/机架

       机柜和机架一般由冷轧钢板或合金制成,用于存放与网络设备相关的物品,可保护存放设备,屏蔽电磁干扰,设备布置整齐有序,便于日后维护。

10.线槽和管道

       线槽和管道的目的是确保电缆的连接和电气性能不受挤压变形的影响。同时,为了防止燃烧和防火,无论是在墙壁和地板垫上还是在墙壁上,电缆都必须放置在线槽和管道中。因此,线槽和管道将广泛应用于布线系统。

11.桥架

       桥梁采用水平架空布线和主干布线,适用于信息点较多的布线场合。桥梁主要分为槽桥、梯桥、托盘桥和网桥。

12.布线材辅料整理工具

       除上述布线材料外,理线器、扎带、标签等整理工具也可用于综合网络布线施工。

       12.1电缆管理器,又称电缆管理器,安装在机柜和机架中,与网络设备和接线架一起使用。其功能是固定和整理电缆,使接线系统更加清洁和标准化。

       12.2扎带(或束带)的作用是对成束的光缆和双绞线进行分类绑扎和固定,避免布线系统混乱,便于日后的维护和管理。

       12.3标签。

       机柜、接线架、光缆、双绞线、跳线、信息插座等设备必须贴有独特的标识,便于测试、使用和管理。因此,标签纸在网络综合布线中至关重要。

以上就是关于"网络布线的步骤是什么,需要准备哪些材料"的全部内容,如果您有安装监控/门禁/网络布线的需求,请联系深圳监控安装公司的客服,我们将为您竭诚服务。 本文链接:https://www.cctvun.com/news/article/191.html,转载请注明出处。
