网络监控安装的五种方法

广龙鑫 广龙鑫 2021-12-07 56 1113

在监控系统工程安装实践中,需要根据不同的环境和客户要求制定监控设计方案。只有完整合适的监控方案,才能保证监控系统的稳定性、经济性和效率。今天就来说说安装几种网络监控系统的几种传输方式。

一是传统方式,由网络摄像头+电源+网线组成

综合布线时,应同时布置电源线和网线。电源还可以在附近取220V交流电,以节省电源线。这里暂时不讨论它的优缺点。为每个网络摄像头提供电源。另一条路线将网络数据传输到网络硬盘录像机NVR。

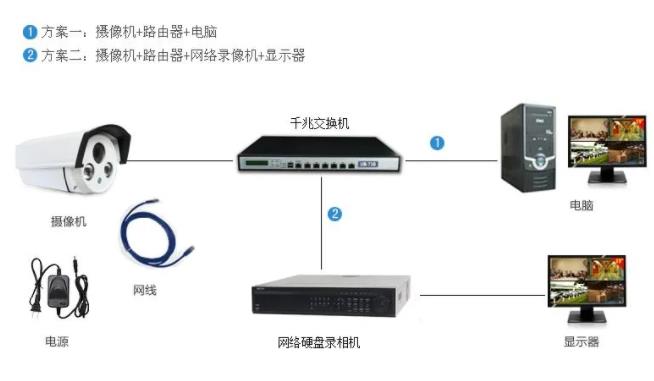

传统方式,由网络摄像头+电源+网线组成

二是POE供电方式,包括网络摄像头+POE交换机

这比以前的方式节省了一条电源线。网络摄像头只需要一根网线作为传输信号的介质,不再使用电源线。网线可采用非屏蔽超五种双绞线,传输距离100米无问题。

连接方式如下图所示:

POE供电方式安装监控示意图

第三种:在远距离的情况下,网络摄像头+光纤+收发器可以传输更远的距离!

就像我们前面说的,如果网线传输正常在100米以内,一般会考虑用光纤传输。光纤不仅传输距离远(可传输20公里),而且效果稳定。众所周知,光纤传输数据时,将数据信号转换为光信号传输,然后将光信号转换为数据信号,使我们使用光纤收发器完成工作。

如图:

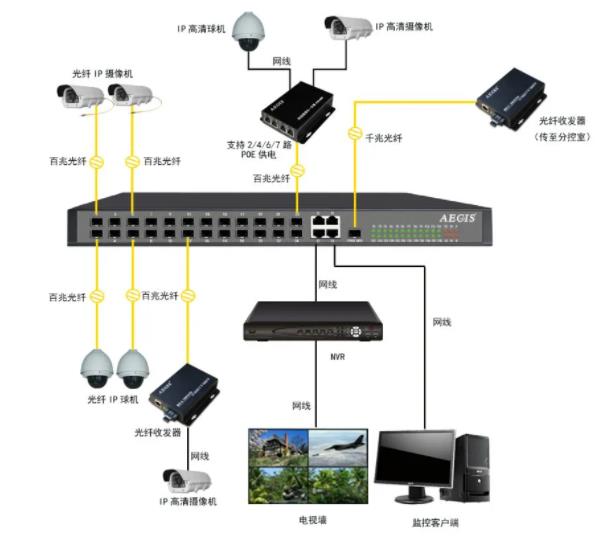

高清视频监控连接示意图

第四种:无线传输方式,相机+无线网桥

在具体监控系统的实施环境中,如果接线困难遇到自然屏障或不可逾越的障碍物,我们可以使用无线传输方式,从而使用无线网桥。例如,硬化路面的社区、电梯、已建工厂、远处开放区域、野外等环境都适用于无线传输。无线网桥可以将网络信号转换为无线电波进行点对点传输。成对使用。由于点对点定向传输,可实现从数百米到数十公里的远程无线传输。使用无线网桥施工注意事项:发射和接收端之间无障碍。这样,信号传输就会稳定下来。

无线传输方式安装监控示意图

第五类:远程传输,网络摄像头+光纤网+收发器

监控传输网络系统主要利用运营商的光纤资源,达到传输的目的,为中央管理平台的应用提供基本保障,更好地为各类用户服务。问题是成本太高。一般来说,只有公共服务项目使用这种网络,如天网项目。

网络结构如下图所示:

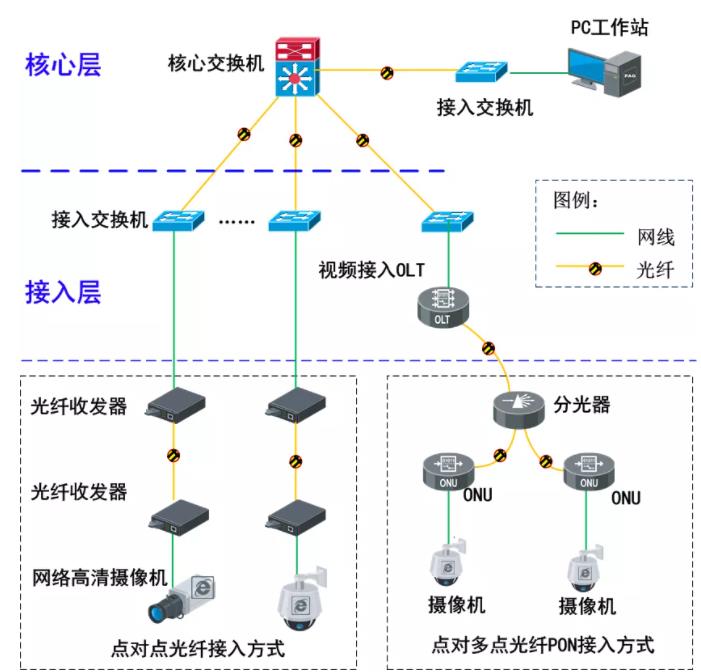

图片数据中心核心网络

图片数据中心核心网络。

核心层的主要设备是核心交换机。作为整个网络的大脑,核心交换机具有较高的配置性能。目前,核心交换机一般具有双电源和双引擎,因此核心交换机一般不采用双核交换机的部署方式,但对核心交换机的背板带宽和处理能力要求较高。

接入前端视频资源。

前端网络采用独立的IP地址网段,完成多个前端监控设备的互联。前端视频资源通过IP传输网络接入监控中心或数据室。目前,前端网络接入有两种常见的方式,通常是点对点光纤接入和点对点PON接入。接入层需要支持NVR存储设备的网络接入,以确保NVR存储设备的网络环境安全可靠。

以上就是关于"网络监控安装的五种方法"的全部内容,如果您有安装监控/门禁/网络布线的需求,请联系深圳监控安装公司的客服,我们将为您竭诚服务。 本文链接:https://www.cctvun.com/service/tec-data/107.html,转载请注明出处。
